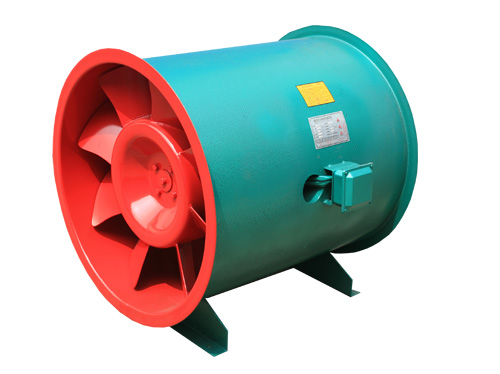

py消防高溫排煙軸流風機是公司按照民用建筑設計防火規范要求，結合國內外同類產品而研發的新產品。經過國家固定滅火和耐火構件質量監督檢驗中心檢驗合格。
py消防高溫排煙軸流風機優點：
1、采用三元扭曲葉片和前導葉，使氣體流動符合空間流動要求；
2、經過多次試驗，使產品在保證性能前提下噪聲更低；
3、采用大寬度圓弧葉片，使產品獲得大壓力系數；
4、當不考慮排煙功能時，該高溫消防排煙風機可作為普通軸流風機使用。

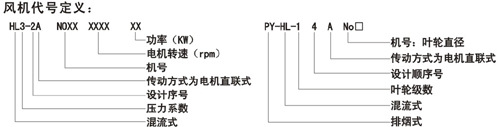

py消防高溫排煙軸流風機產品代號介紹：
YTPY-S、X、L №I、II、III
其中PY——指的是消防排煙軸流風機
S——是指該高溫消防排煙風機可配雙速電機
X——是指該高溫消防排煙風機可配消聲器
L——是指該高溫消防排煙風機是立式結構
№I、II、III——是指機號，乘以100為葉輪直徑，按壓力大小分為I、II、III……
以YTPY—SX№5代表消防排煙軸流風機配雙速電機和消聲器，葉輪直徑500mm。

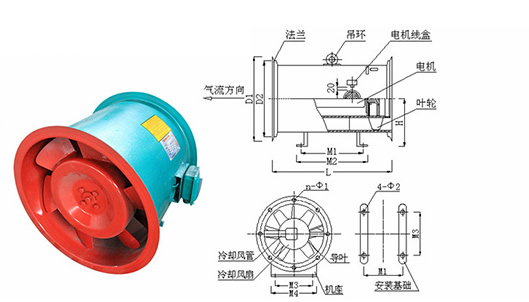

py消防高溫排煙軸流風機主要部件組成：
1）葉輪（2）電機（3）內循環風葉輪（4）導葉、內筒、導流管孔（5）外筒。
py消防高溫排煙軸流風機安裝與使用：
1）可采用立式、臥式和吊架式安裝。風機底座必須與基礎平面自然結合，不許敲打底座強行聯結，不得將管道的重量加在風機的部件上。
2）安裝前應認真檢查葉輪與機殼有否因運輸損壞和變形，如有，應修復后再安裝。
3）檢查聯接螺栓是否松動，電機絕緣是否良好，風機管道內有無防礙轉動的物品。
4）風機安裝后要進行試運轉，有異常擦、碰和振動要立即排除。
py消防高溫排煙軸流風機性能參數：
|
機號
|
轉速
r/mIn
|
工況
|
風量
m3/h
|
全壓
Pa
|
噪聲
dB(A)
|
配用電機
|
|
4I
|
1450
|
1
|
4423
|
212
|
68
|
Y80M14-0.55KW
|
|
2
|
4688
|
200
|
|
3
|
4980
|
185
|
|
4
|
5234
|
170
|
|
4II
|
2900
|
1
|
4078
|
696
|
78
|
Y90S2-1.5KW
|
|
2
|
4816
|
611
|
|
3
|
5600
|
527
|
|
4
|
6098
|
407
|
|
4III
|
2900
|
1
|
4558
|
730
|
80
|
Y90L2-2.2KW
|
|
2
|
5398
|
675
|
|
3
|
5995
|
588
|
|
4
|
6321
|
525
|
4IV
|
2900
|
1
|
6024
|
786
|
78
|
Y90L2-2.2KW
|
|
2
|
6658
|
762
|
|
3
|
7582
|
613
|
|
4
|
8054
|
522
|
|
4.5I
|
1450
|
1
|
4866
|
260
|
71
|
Y80M24-0.75KW
|
|
2
|
5743
|
234
|
|
3
|
6330
|
198
|
|
4
|
6691
|
171
|
4.5II
|
1450
|
1
|
5943
|
282
|
72
|
Y90S4-1.1KW
|
|
2
|
6297
|
268
|
|
3
|
6675
|
252
|
|
4
|
7091
|
234
|
|
4.5III
|
2900
|
1
|
3348
|
883
|
80
|
Y90L2-2.2KW
|
|
2
|
4628
|
844
|
|
3
|
6557
|
723
|
|
4
|
7472
|
524
|
|
4.5IV
|
2900
|
1
|
5807
|
881
|
82
|
Y100L2-3KW
|
|
2
|
6857
|
836
|
|
3
|
7973
|
667
|
|
4
|
8683
|
515
|
|
4.5V
|
2900
|
1
|
6489
|
924
|
82
|
Y100L2-3KW
|
|
2
|
7685
|
854
|
|
3
|
8536
|
744
|
|
4
|
9583
|
505
|
|
5I
|
1450
|
1
|
6675
|
321
|
74
|
Y90S4-1.1KW
|
|
2
|
7878
|
289
|
|
3
|
8684
|
244
|
|
4
|
9178
|
211
|
|
|
機號
|
轉速
r/min
|
工況
|
風量
m3/h
|
全壓
Pa
|
噪聲
dB(A)
|
配用電機
|
5II
|
1450
|
1
|
8153
|
347
|
74
|
Y90L4-1.5KW
|
|
2
|
9157
|
311
|
|
3
|
9727
|
289
|
|
4
|
10223
|
265
|
|
5III
|
2900
|
1
|
4592
|
1090
|
83
|
Y112M
2-4KW
|
|
2
|
6348
|
1042
|
|
3
|
8994
|
893
|
|
4
|
10249
|
647
|
5.5 I
|
1450
|
1
|
7830
|
372
|
76
|
Y90L4-1.5KW
|
|
2
|
9383
|
324
|
|
3
|
9855
|
290
|
|
4
|
10832
|
211
|
5.5II
|
1450
|
1
|
10851
|
421
|
77
|
Y100L1
4-2.2KW
|
|
2
|
11498
|
400
|
|
3
|
12946
|
350
|
|
4
|
13607
|
321
|
6 I
|
960
|
1
|
6730
|
194
|
70
|
Y90S6-0.75KW
|
|
2
|
8065
|
169
|
|
3
|
8471
|
151
|
|
4
|
9311
|
110
|
|
6II
|
960
|
1
|
9327
|
220
|
72
|
Y90L6-1.1KW
|
|
2
|
10476
|
197
|
|
3
|
11128
|
182
|
|
4
|
11695
|
168
|
|
6III
|
1450
|
1
|
6883
|
392
|
77
|
Y90L4-1.5KW
|
2
|
8126
|
372
|
|
3
|
9449
|
297
|
|
4
|
10291
|
229
|
|
6IV
|
1450
|
1
|
10166
|
442
|
77
|
Y100L14-2.2KW
|
|
2
|
12182
|
385
|
|
3
|
13592
|
294
|
|
4
|
14063
|
251
|
|
6V
|
1450
|
1
|
14088
|
500
|
77
|
Y100L24-3KW
|
|
2
|
14927
|
477
|
|
3
|
16808
|
416
|
|
4
|
17665
|
382
|
|
6.3I
|
960
|
1
|
8841
|
223
|
71
|
Y90L6-1.1KW
|
|
2
|
10434
|
201
|
|
3
|
11501
|
170
|
|
4
|
12595
|
128
|
|
6.3II
|
960
|
1
|
10797
|
242
|
72
|
Y100L6-1.5KW2
|
|
12127
|
217
|
3
|
|
12882
|
201
|
4
|
|
13539
|
185
|
|
|
|
機號
|
轉速
r/min
|
工況
|
風量
m3/h
|
全壓
Pa
|
噪聲
dB(A)
|
配用電機
|
|
6.3III
|
1450
|
1
|
7967
|
432
|
79
|
Y100L14-2.2KW
|
|
2
|
9407
|
410
|
|
3
|
10939
|
327
|
|
4
|
11913
|
252
|
|
6.3IV
|
1450
|
1
|
14838
|
522
|
80
|
Y112M
4-4KW
|
|
2
|
17012
|
466
|
|
3
|
18146
|
417
|
|
4
|
19131
|
370
|
|
6.3V
|
1450
|
1
|
16308
|
552
|
80
|
Y132S4-5.5KW
|
|
2
|
17280
|
526
|
|
3
|
18317
|
494
|
|
4
|
19457
|
459
|
|
7.1I
|
960
|
1
|
14062
|
290
|
76
|
Y112M6-2.2KW
|
2
|
16122
|
259
|
|
3
|
17197
|
232
|
|
4
|
18130
|
206
|
7.1II
|
960
|
1
|
15455
|
307
|
76
|
Y132S
6-3KW
|
|
2
|
17358
|
275
|
|
3
|
18439
|
255
|
|
4
|
19379
|
235
|
7.1III
|
1450
|
1
|
11403
|
549
|
82
|
Y112M
4-4KW
|
|
2
|
13465
|
521
|
|
3
|
15657
|
415
|
|
4
|
17052
|
320
|
|
7.1IV
|
1450
|
1
|
19113
|
648
|
82
|
Y132S4-5.5KW
|
|
2
|
22557
|
583
|
|
3
|
24864
|
493
|
|
4
|
26280
|
426
|
|
7.1V
|
1450
|
1
|
23343
|
701
|
82
|
Y132M4-7.5KW
|
|
2
|
24734
|
667
|
|
3
|
26218
|
628
|
|
4
|
27850
|
583
|
|
8I
|
960
|
1
|
18102
|
360
|
78
|
Y132S
6-3KW
|
2
|
21364
|
324
|
|
3
|
23549
|
274
|
|
4
|
25791
|
206
|
|
8II
|
960
|
1
|
22109
|
390
|
80
|
Y132M16-4KW
|
|
2
|
24832
|
349
|
|
3
|
26377
|
324
|
|
4
|
27723
|
298
|
|
8III
|
1450
|
1
|
16313
|
696
|
83
|
Y132S4-5.5KW
|
|
2
|
19262
|
661
|
|
3
|
22398
|
527
|
|
4
|
24393
|
407
|
|
8IV
|
1450
|
1
|
21281
|
735
|
83
|
Y132M4-7.5KW
|
|
2
|
25606
|
642
|
|
3
|
28609
|
520
|
|
4
|
30630
|
377
|
|
8V
|
1450
|
1
|
27342
|
823
|
86
|
Y160M4-11KW
|
|
2
|
32269
|
740
|
|
3
|
35568
|
626
|
|
4
|
37594
|
541
|
|
機號
|
轉速
r/min
|
工況
|
風量
m3/h
|
全壓
Pa
|
噪聲
dB(A)
|
配用電機
|
8VI
|
1450
|
1
|
29287
|
954
|
87
|
Y160L4-15KW
|
|
2
|
33208
|
902
|
|
3
|
34846
|
835
|
|
4
|
37202
|
738
|
8VI
|
1450
|
1
|
31923
|
986
|
88
|
Y180M4-18.5KW
|
|
2
|
36461
|
911
|
|
3
|
38689
|
832
|
|
4
|
41021
|
739
|
9I
|
960
|
1
|
25774
|
456
|
78
|
Y132M26-5.5KW
|
|
2
|
30419
|
410
|
|
3
|
33529
|
347
|
|
4
|
35439
|
300
|
|
9II
|
960
|
1
|
31479
|
493
|
83
|
Y160M6-7.5KW
|
|
2
|
35356
|
442
|
|
3
|
37557
|
410
|
|
4
|
39472
|
377
|
9III
|
1450
|
1
|
23226
|
881
|
89
|
Y160M4-11KW
|
|
2
|
27426
|
836
|
|
3
|
31891
|
667
|
|
4
|
34731
|
515
|
|
9IV
|
1450
|
1
|
36647
|
1056
|
89
|
Y180M4-18.5KW
|
|
2
|
42517
|
948
|
|
3
|
47147
|
798
|
|
4
|
51066
|
629
|
9V
|
1450
|
1
|
43260
|
1066
|
89
|
Y180L4-22KW
|
|
2
|
49598
|
951
|
|
3
|
52905
|
851
|
|
4
|
55775
|
756
|
9VI
|
1450
|
1
|
45453
|
1248
|
91
|
Y200L4-30KW
|
|
2
|
51914
|
1153
|
|
3
|
55086
|
1053
|
|
4
|
58407
|
935
|
10I
|
960
|
1
|
35339
|
587
|
86
|
Y160L6-11KW
|
|
2
|
42424
|
552
|
|
3
|
48047
|
460
|
|
4
|
52734
|
356
|
|
10II
|
960
|
1
|
43181
|
609
|
86
|
Y180L6-15KW
|
|
2
|
48499
|
546
|
|
3
|
51518
|
507
|
|
4
|
54146
|
465
|
10III
|
1450
|
1
|
25223
|
1149
|
91
|
Y180M4-18.5KW
|
|
2
|
32337
|
1080
|
|
3
|
36310
|
1005
|
|
4
|
38676
|
933
|
10IV
|
1450
|
1
|
50270
|
1303
|
92
|
Y200L4-30KW
|
|
2
|
58322
|
1171
|
|
3
|
64674
|
985
|
|
4
|
70049
|
776
|
10V
|
1450
|
1
|
51929
|
1454
|
94
|
Y225S4-37KW
|
|
2
|
57474
|
1407
|
|
3
|
61229
|
1318
|
|
4
|
66752
|
1089
|
|
總結：
py消防高溫排煙軸流風機采用CAD軟件多目標優化設計，模壓成型錐形輪轂式混流葉輪、高溫電機直連傳動，配設專門的電機冷卻系統。該高溫排煙軸流風機具有耐高溫性能優良、效率高、體積小 、安裝簡便（水平、垂直、吊裝均可）等優點，按GA211-199風機耐高溫試驗方法，能在280℃運行100分鐘以上，介質溫度100℃條件下運行20小時/次不損壞，滿足國家消防技術要求，已被全國各大城市消防部門認可采用，廣泛應用于高層建筑、烘房、地下車庫、地鐵、隧道等場合消防高溫排煙和管道送排通風。
